. Algemeine Physiology der Muskeln und Nerven. Dann werden die beiden Quer-schnitt Ellipsen darstellen, und zwar bei einem regel-mässigen Muskelrhombus zwei gleiche Ellipsen. Eindurch die langen Achsen dieser beiden Ellipsen gelegterSchnitt stellt dann ein ungleichseitiges Parallelogrammmit zwei stumpfen und zwei spitzen Ecken (rhomboid)vor. Unsere Figur zeigt einen solchen Durchschnitt, a bund eä entsprrechen darin dem Längsschnitt, ac undhä den Querschnitt. Letztere sind identisch mit den Muskelrhombus. 191 langen Achsen der wirklichen Querschnitt. Auf der Wörthen
2480 x 1008 px | 21 x 8,5 cm | 8,3 x 3,4 inches | 300dpi
Informations supplémentaires:
Cette image appartient au domaine public, ce qui signifie que le droit d’auteur a expiré ou que le titulaire du droit d’auteur a renoncé à ses droits. Les frais facturés par Alamy couvrent l’accès à la copie haute résolution de l’image.
Cette image peut avoir des imperfections car il s’agit d’une image historique ou de reportage.

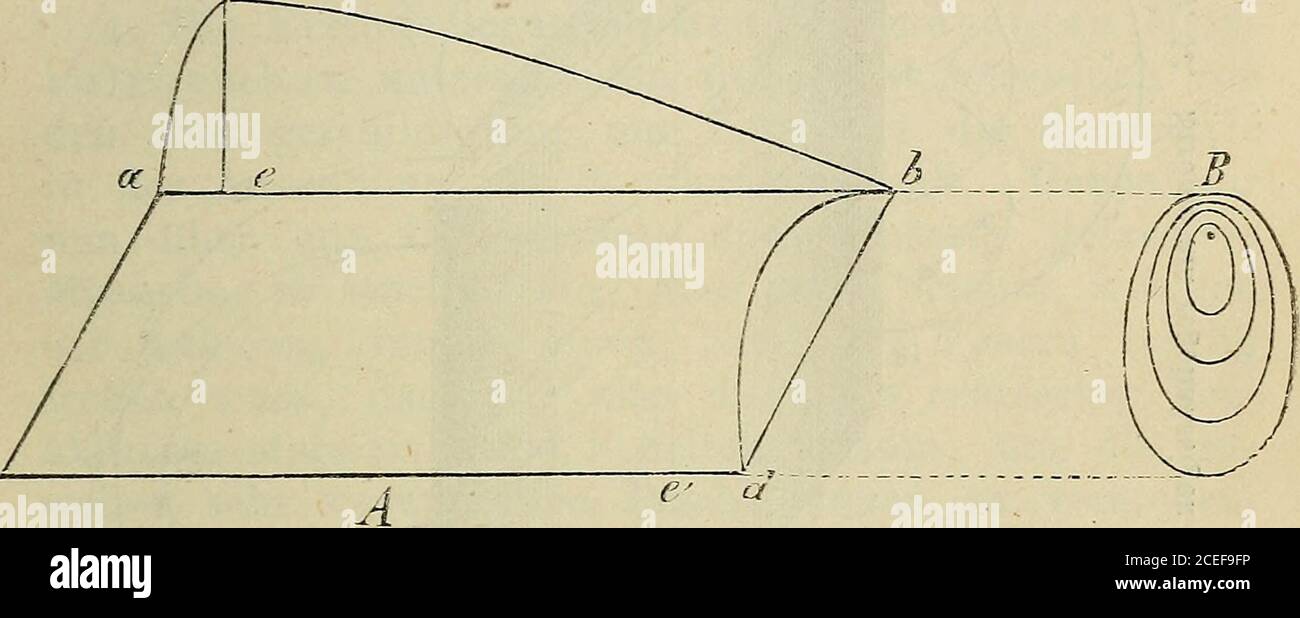

. Allgemeine Physiologie der Muskeln und Nerven. h gewesen. Dann werden die beiden Quer-schnitte Ellipsen darstellen, und zwar bei einem regel-mässigen Muskelrhombus zwei gleiche Ellipsen. Eindurch die langen Achsen dieser beiden Ellipsen gelegterSchnitt stellt dann ein ungleichseitiges Parallelogrammmit zwei stumpfen und zwei spitzen Ecken (Rhomboid)vor. Unsere Figur zeigt einen solchen Durchschnitt, a bund eä entsprechen darin dem Längsschnitt, ac undhä den Querschnitten. Letztere sind identisch mit den Muskelrhombus. 191 langen Achsen der wirklichen Querschnitte. Auf denLängsschnittseiten finden wir nun die grössten positivenSpannungen nicht mehr in der Mitte, sondern nach denstumpfen Ecken hin verschoben, bei e und e. DieSpannungen fallen von da nach den stumpfen Eckenhin sehr steil, nach den spitzen Ecken hin allmählichab. Auf den Querschnitten finden wir die grösste ne-gative Spannung in der Nähe der spitzen Ecken; derAbfall ist nach den spitzen Ecken hin ein sehr steiler, nach den stumpfen Ecken hin ein allmählicher.. Fig. 52. Spannungen an einem regelmässigen Muskelrhombus. Die isoelektrischen Curven eines solchen regelmässigenMuskelrhombus haben auf den Querschnitten die Gestaltvon Ellipsen, deren einer Pol mit dem einen Brenn-punkt der Querschnittsgrenze in der Nähe der spitzenEcke zusammenfällt. Am Längsschnitt sind es gewun-dene Linien, welche schräg um den Cylindermantelherumlaufen. Der elektromotorische Aequator, welcherdie Punkte grösster positiver Spannung verbindet, stellteine gewundene Linie vor, die den Rhombus in zweisymmetrische Hälften theilt. Denken wir uns durch einen solchen regelmässigenMuskelrhombus eine Ebene durch die kleinen Achsender elliptischen Querschnitte gelegt, so erhalten wir 192 Elftes Kapitel. die Figur eines Rechtecks. Die in einem solchen Schnittliegenden Muskelfasern sind alle in gleicher Weise ab-geschnitten und verhalten sich alle gleichartig. Des-halb liegt auch auf einem solchen Schnitt die grösste
