Appareils électroniques pour la recherche biologique électronique pour la recherche biologique . electronicappara00dona Année : 1958 Commentaires de tension négative et la tension de sortie de l'amplificateur à gain stabilisé d Vji^^ Vr  + d. Par conséquent l'entrée de la vanne est la différence entre le signal et une fraction fixe de dVin de la sortie, donc c'est un système de rétroaction négative, la rétroaction appliquée autour d'un seul stade. L'UN UN^ ^3 A2 1 5i Bi 03 Figure 11.5 est {^{^ je ri  + RK))l{{ + ra Rl  + Rk)) et B est le RkI{Rl  + rr) : Généralement Rl peut être 50 000 Q, /•"  = 10 000 Q, le biais de 2 volts, le courant d'anode

• Contributeur: Bookend
• ID de l’image: RYT6X6
• Taille du fichier: 5,7 MB (90,3 KB Téléchargement compressé)
• Autorisations: Modèle - non | Propriété - non
• Dimensions: 1602 x 1248 px | 27,1 x 21,1 cm | 10,7 x 8,3 inches | 150dpi

Informations supplémentaires

Cette image appartient au domaine public, ce qui signifie que le droit d’auteur a expiré ou que le titulaire du droit d’auteur a renoncé à ses droits. Les frais facturés par Alamy couvrent l’accès à la copie haute résolution de l’image.

Cette image peut avoir des imperfections car il s’agit d’une image historique ou de reportage.

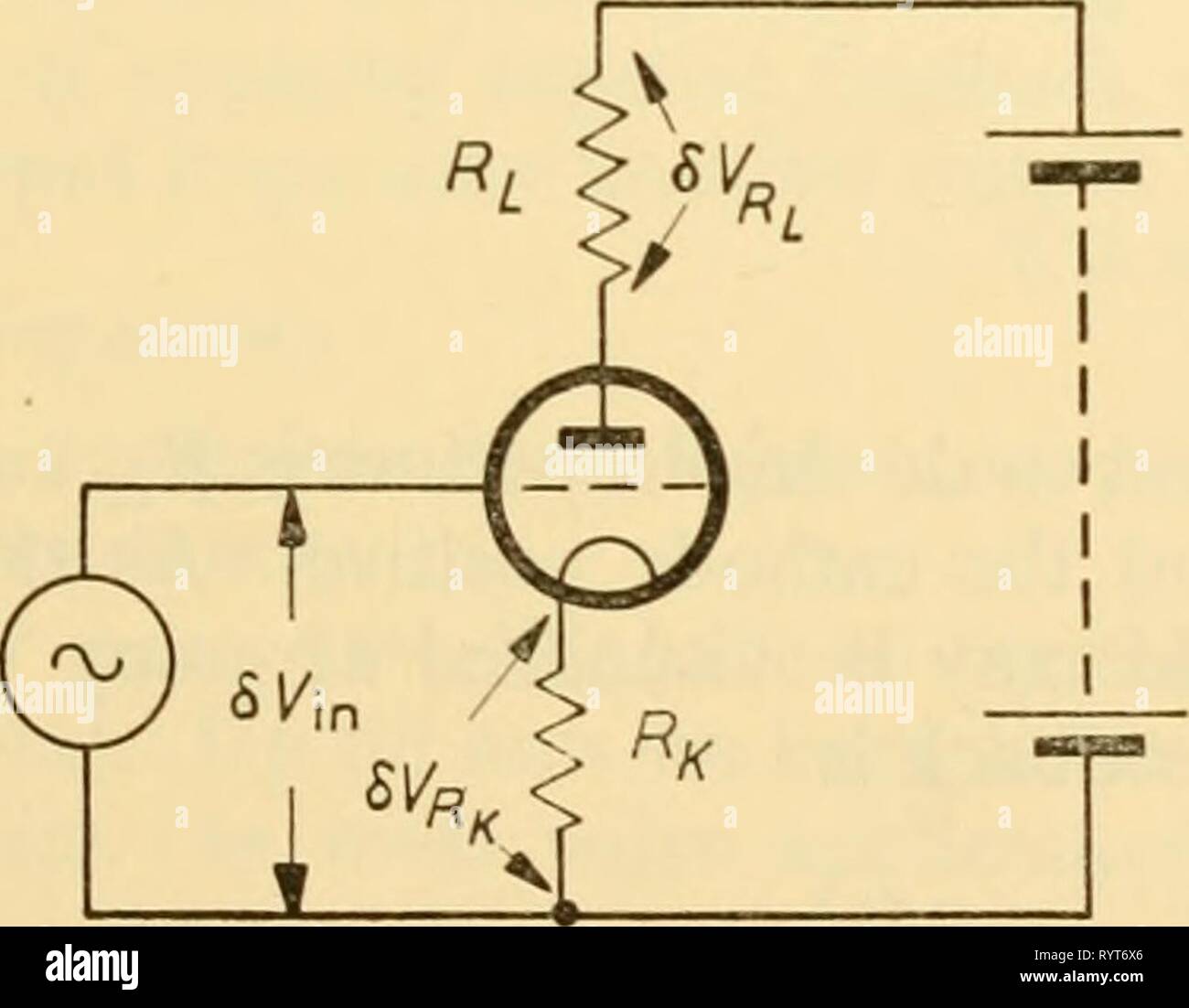

Electronic apparatus for biological research Electronic apparatus for biological research . electronicappara00dona Year: 1958 NEGATIVE VOLTAGE FEEDBACK AND THE STABILIZED GAIN AMPLIFIER output voltage d Vji^ + d Vr^. Therefore the input to the valve is the difference between the signal dVin and a fixed fraction of the output, so this is a negative feedback system, the feedback being applied round one stage only. The A A^ A2 ^3 1 5i Bi 03 Figure 11.5 is {^i{RI^ + RK))l{ra + {Rl + Rk)) and the B is RkI{Rl + Rr)- Typically Rl might be 50, 000 Q, /•„ = 10, 000 Q, the bias 2 volts, the anode current 2 milliamps and ^ equal to 50. From these figures R^ must be 1, 000^, so the gain without feedback will be Our B 50(50, 000 + 1, 000) (10, 000 + 50, 000+ 1, 000) 1, 000 42 50, 000+ 1, 000 0-02 AB is therefore only 0-84, which is not ^1, and therefore the amount of feedback is small. If in course of time fj, falls to half its original value, the gain with feedback falls from 42/(1 + 0-84) to 21/(1 + 0-42), i.e. from 23 to 15.* The gain can hardly be said to be stabilized. To improve matters we need more Rj^. If we merely increase R^ in Figure 11.6 the valve tries to give HT +
